"Made in Germany" Qualität für den Pipelinebau
Medienführende Rohrleitungen (z. B. Gasleitungen, Wasserleitungen, Abwasserleitungen usw.) unter Autobahnen, Hauptverkehrsstraßen, Bahngleisen usw. werden häufig in Mantelrohren verlegt. Mantelrohrendverschlüsse dienen dazu, den Ringraum zwischen Mediumrohr und Mantelrohr vor Feuchtigkeit, Schmutz und Tieren zu schützen. Unsere Mantelrohrendabdichtungen sind sowohl für Neuinstallationen als auch für bereits verlegte Rohre erhältlich.

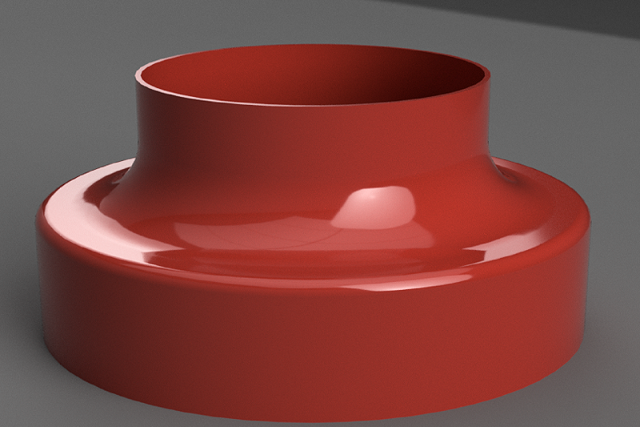

Abschlussmanschette - Typ STM® und Typ STMV®

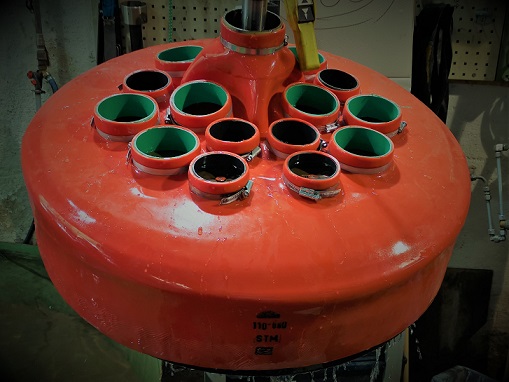

Die nahtlosen STM® Manschetten werden nach Ihren besonderen Anforderungen gefertigt. Sie sind für fast alle Rohrgrößen lieferbar. Gerade bei extremen Exzentrizitäten oder wenn mehrere Öffnungen z. B. für weitere Kabelschutzrohre benötigt werden, ist diese Manschette die geeignete Type. Diese Manschette ist auch als verstärkte Ausführung (Typ STMV®) für höhere mechanische Belastung verfügbar.
Technische Daten:
|

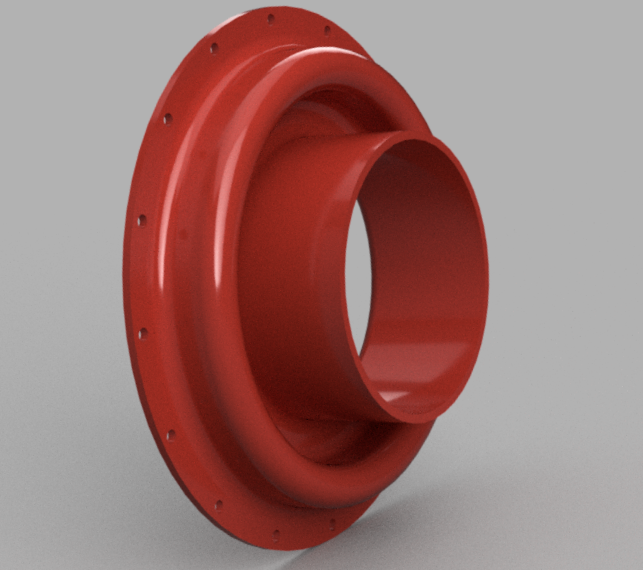

Abdichtmanschette - Typ VDW®
Die PSI Abdichtmanschette Typ VDW® ist speziell entwickelt, um große radiale und axiale Bewegungen von Rohrleitungen aufzunehmen. Die flexible Manschette aus hochwertigem Rottolin ist ein idealer Bewegungskompensator und besonders gut geeignet zur Wandoder Deckendurchführung von Kunststoffmantelrohren, auf Bauten ohne Dichtungsbahn.
- Aufnahme von Lastwechseln axial und radial bis zu +/-25 mm
- Aufnahme von Setzungen, je nach Rohr AD und Kernbohrungsgröße bis zu 40 mm
- Dicht gegen drückendes Wasser bis zu 0,5 bar, MFPA geprüft
- Inklusive Dichtmasse und Befestigungsmaterial (Schrauben und Ankerdübel)
Technische Daten:
|

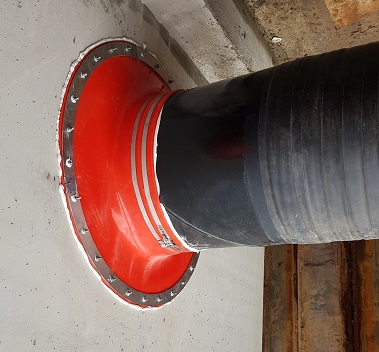

Abdichtmanschette - Typ VDW® OD
Die PSI Abdichtmanschette Typ VDW® OD ist speziell entwickelt um Mauerdurchführungen zur Wand abzudichten. Die flexible Manschette aus hochwertigen Rottolin kann Abwinklungen aufnehmen und ist für den Einsatz von nicht beweglichen Rohren bei Bauten ohne Dichtungsbahn geeignet.
- Abwicklungen bis 20° können realisiert werden
- Dicht gegen drückendes Wasser bis zu 0,5 bar, MFPA geprüft
- Inklusive Dichtmasse und Befestigungsmaterial (Schrauben und Ankerdübel)
Technische Daten:
|

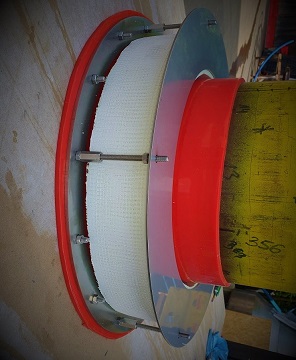

COMPENSATOR®
Wir fertigen flexible Dichtungen für Wanddurchführungen. Diese werden i.d. Regel außen montiert. Das Rohr kann sich bewegen und es dringt kein Wasser ins Gebäude. Bei Bauwerken die undichte Durchführungen haben, müßte von außen aufgebaggert werden um nachträglich solch eine Dichtung zu montieren. Baut man eine Dichtung von innen ein, so drückt das Wasser in die Dichtung und es entsteht eine Blase. Das Material wird gedehnt. Die Lösung ist eine Druckentlastung dessen Segment am Rohr befestigt wird, wodurch das aufblähen der Dichtung verhindert wird. Es wird eine herkömmliche VDW OD ® Dichtung installiert, an deren Flansch der COMPENSATOR® befestigt wird. Ein Styrodursegment wird mit Innendurchmesser, Rohr + x mm und Außendurchmesser, Flansch – x mm, über die Dichtung geschoben. Das Segment ist ca. 100 mm breit und außen mit einem Spezialgewebe verstärkt. Wir produzieren jeweils eine Variante für Anwendungen bei null bzw. wenig Rohrbewegung und eine Variante zum Einsatz bei größeren Rohrbewegungen. Für letztere Anwendung werden die fixen Konterungen durch starke Federn ersetzt, die eine Bewegung des Rohres bei stets anliegendem Segment gewährleisten.
Vorteile:
- bei undichten Durchführungen ist kein Aufbaggern bzw. freilegen der Verrohrung mehr notwendig
- Anwendung selbst bei größeren Rohrbewegungen möglich
- für die Montage können die Medienrohre in Betrieb bleiben

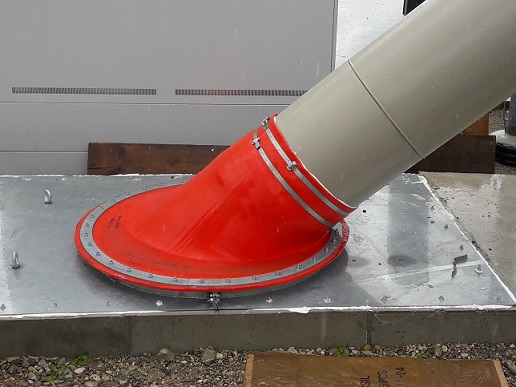

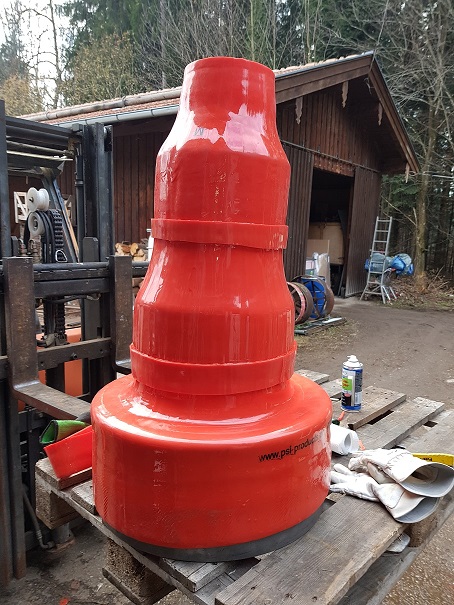

Spezialdichtungen und Sonderformen
Die MANZU GmbH verfügt über einen enormen Erfahrungsschatz im Rohrleitungsdichtungsbau. Sowohl bei großen, als auch bei kleineren Projekten kann es durch verschiedenste Gegebenheiten und unvorhersehbaren Umwelteinflüssen vorkommen, dass herkömmliche Dichtungsanwendungen oder Bauarten für die durchführung des Bauvorhabens nicht in Frage kommen. An dieser Stelle tritt die MANZU GmbH in Aktion.
Wenn Sie der Meinung sind, für Ihr Problem gibt es keine Lösung: Fragen Sie erst uns!
